常用模具配件顶针介绍

顶针亦可叫推杆、镶针、中针、托针等,是模具最常用的配件
顶针使用分类说明:
根据模具的要求不同,顶针系列选用建议分为四大类。
1.低产量、低要求模具:模具寿命要求不高,10万模次以内,模芯为普通预硬钢材,建议优先选用台标或表面氮化
顶针,例如AAE、EEX、EPS、ESS等。
2.中产量、中要求模具:模具寿命10万-50万模次,建议选用真空全硬顶针,例如EE1790、EPSS等。
3.高产量、高要求模具:模具寿命50万-100万模次,建议选用真空+表面氮化顶针或SKH51高速钢真空全硬针,
例如H-EXX、EEPH等。
4.高精密、高要求模具:寿命100万模次以上且要求精密度高的模具,建议选用真空+表面DLC涂层顶针,
例如DH-EXX、DS-EEX等。
顶针在模具中的用途:
1).在塑胶模具中,将产品从模具上分离下来,也是最常用的;
2).硬质合金顶针如钨钢顶针等,则可以用来通较长较细的孔;
3).顶针也叫顶尖那是装配在车床或磨床上,用来支持工件并使工件围绕它转动的头部圆锥形金属圆棒,但是与塑胶模具配件的顶针是完全不一样的东西;
4).塑胶模具顶针也可用于模具里面,它可以起到稳固作用,被叫做镶针。

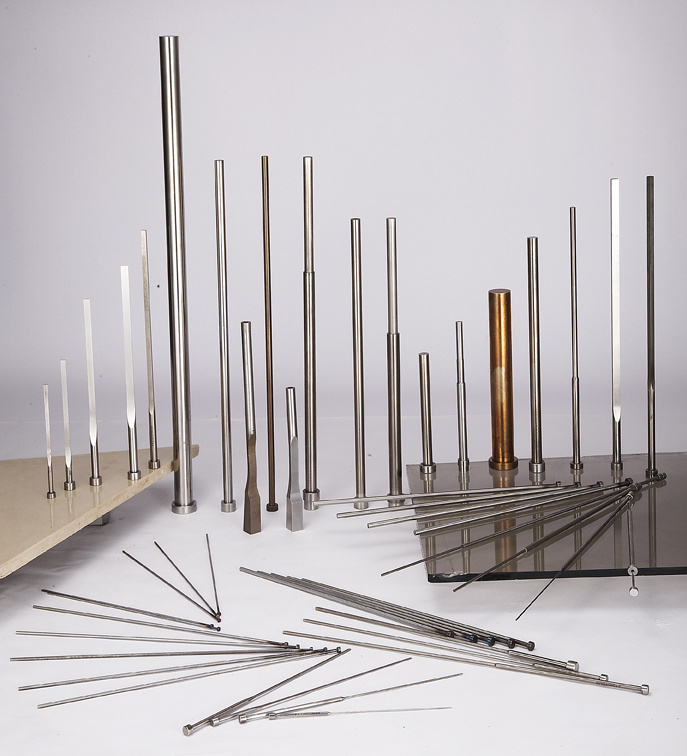

塑胶模具顶针的种类有:[1]  、圆顶针、托针、标准顶针、非标准顶针等
塑胶模具顶针的材质有SKH51、SKD61、SKD11、65Mn等
SKH51顶针韧性较SKD61较优;SKD61顶针可以耐1600℃高温,SKD61顶针表面氮化处理后可以很好的提高顶针的耐磨性,65Mn的顶针因为其品质较差,品质较脆容易断,大部分塑胶模具已不装配和使用65Mn材质的顶针。
